1. 概述

1.1 应用场景

矩形树图适合展现具有层级关系的数据，能够直观体现同级之间的比较。矩形树图中，每一个矩形代表层次结构里的一个节点。矩形的面积表示该节点的大小。矩形越大，表示子节点在父节点中的占比越大；整个矩形的面积之和表示整个父节点。

1.2 基本要求

2. 制作图表

➢举例1：

在矩形树图中，通常绑定维度字段到【矩形树图】，绑定度量字段到标记组下颜色、大小、标签。

1)拖入矩形树图组件，在【矩形树图】中绑定“产品种类”和“产品名称”维度字段，【标记组> 颜色】中绑定“产品种类”维度字段，【标记组 > 大小&标签】中绑定“销售额”度量字段。

2)选中矩形树块中的文字，点击右侧的【格式 > 局部格式】，设置文本对齐方式为水平居中、上下居中。

3)点击右侧的【图形 > 标记标题】，勾选隐藏标记标题，隐藏矩形树图中绑定的“产品种类”、“产品名称”，标签中绑定的“销售额”不会被隐藏。

➢举例2：

通过使用矩形树图实现指标卡展现场景，同时对其设置高亮、组件传参、超链接的分析交互。

基础绑定及设置。

1）拖入矩形树图组件，在【矩形树图】中绑定“市场分布”，在【标记组 > 颜色】中绑定“利润”度量列，【标记组 > 标签】中绑定“销量”和“利润”度量列。

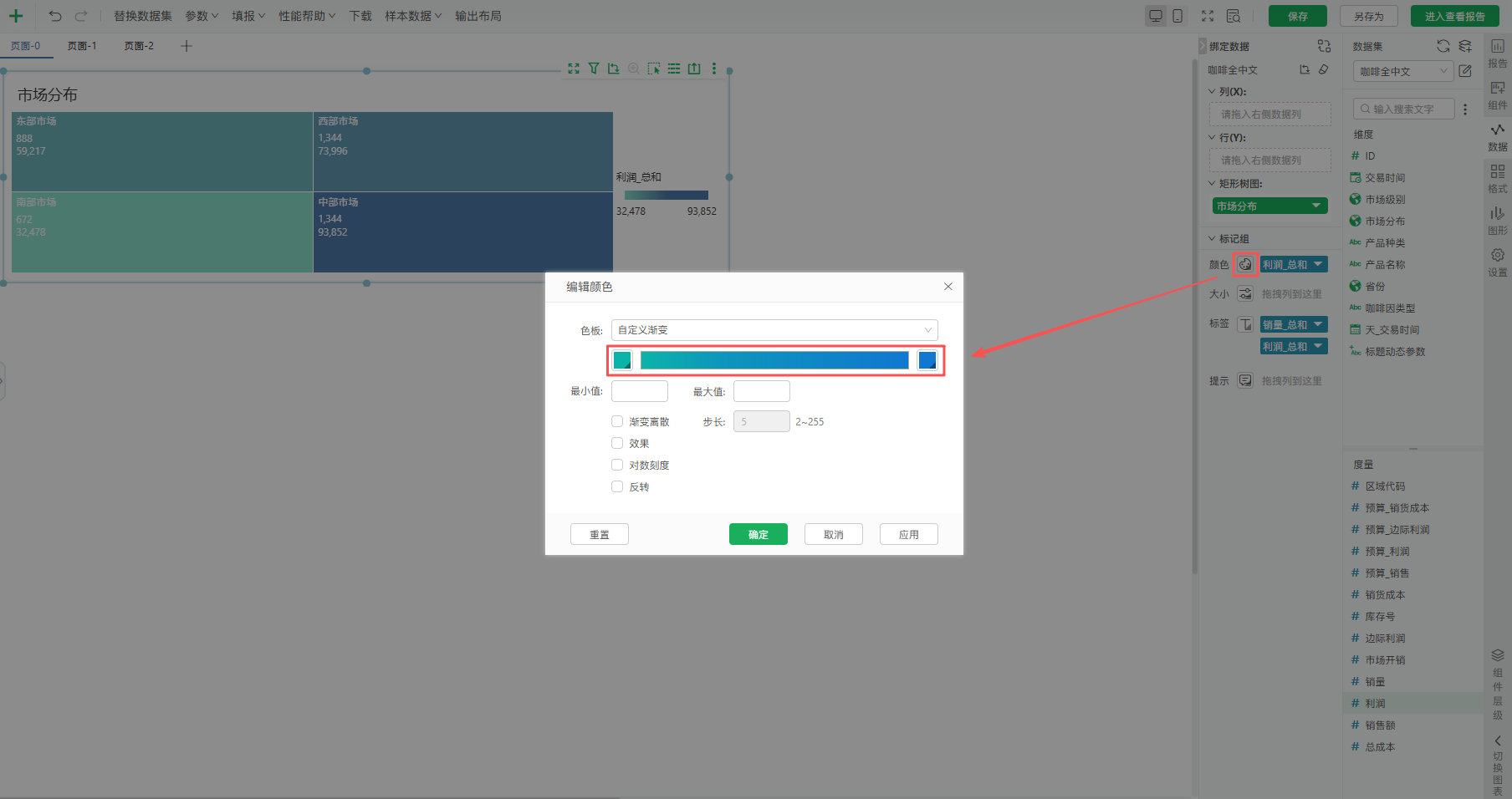

2）点击【标记组 > 颜色】处图标，在编辑颜色对话框中设置渐变颜色#0BB4A9和#1078D1。

3）点击树图格子，在【格式 > 局部格式】处将字体改为16且加粗。

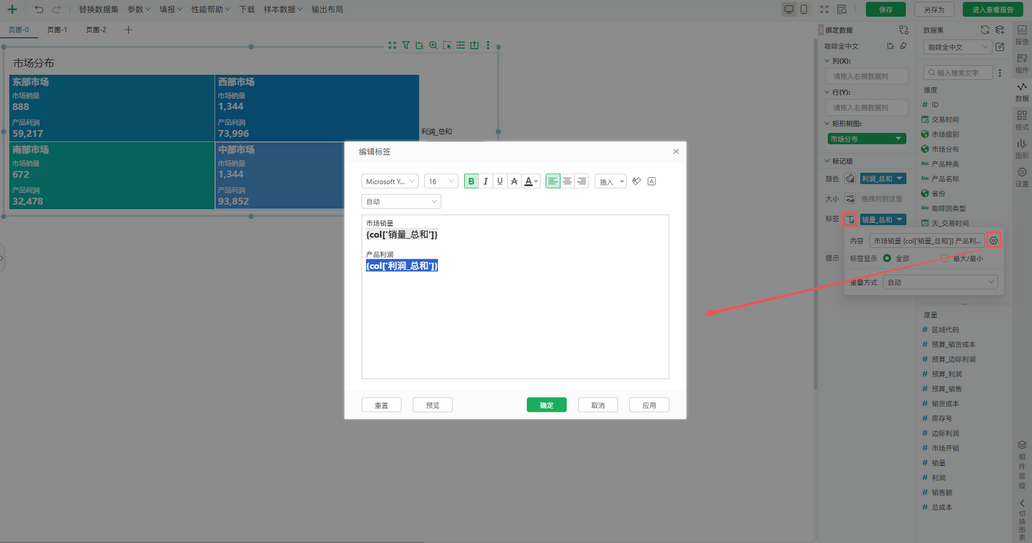

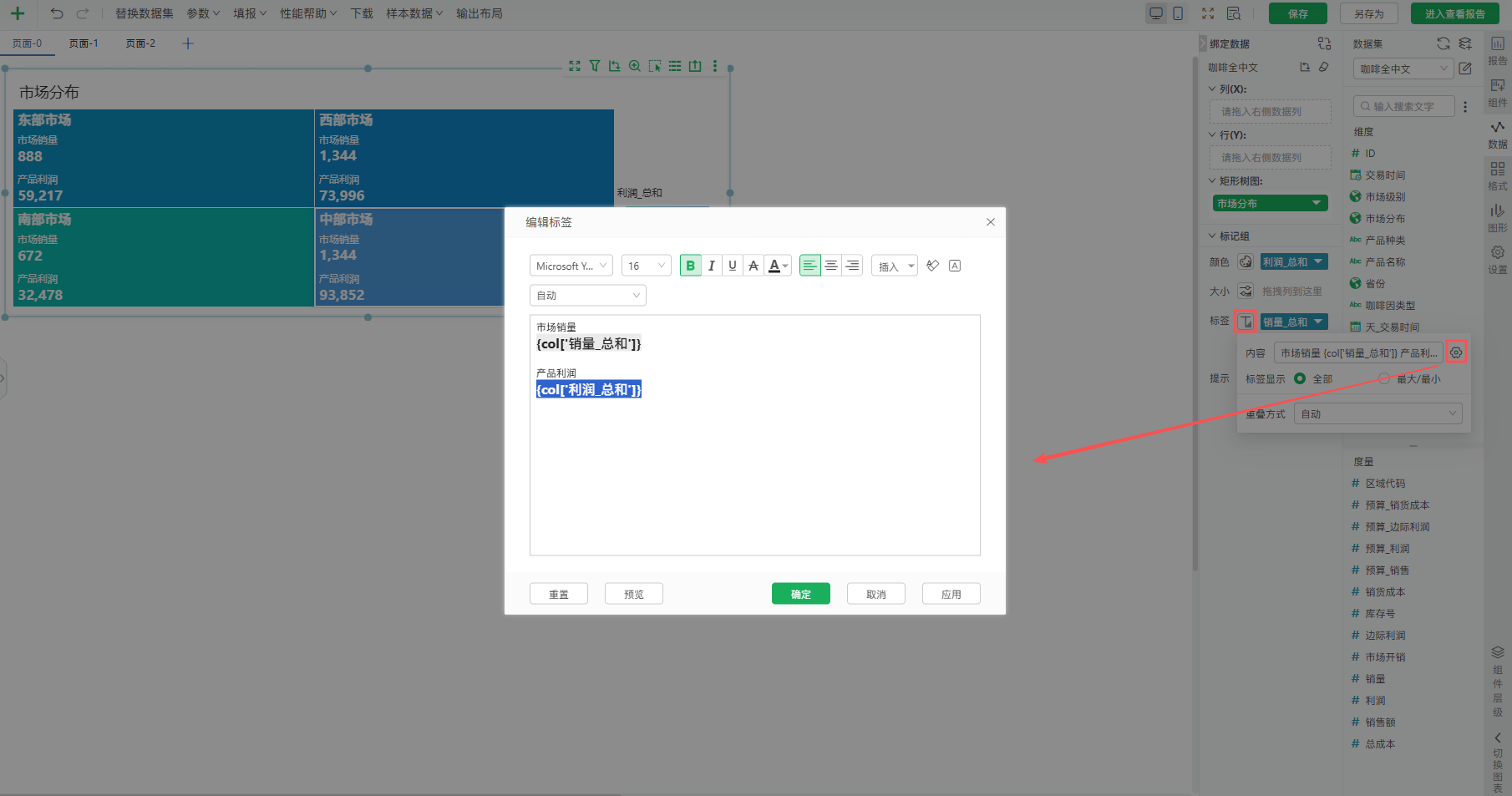

4）在【标记组 > 标签】处图标，点击下拉菜单中“内容”后图标，在编辑标签对话框中调整标签样式，如增加描述文字、设置文字内容左对齐、修改字体大小及粗体，如下图

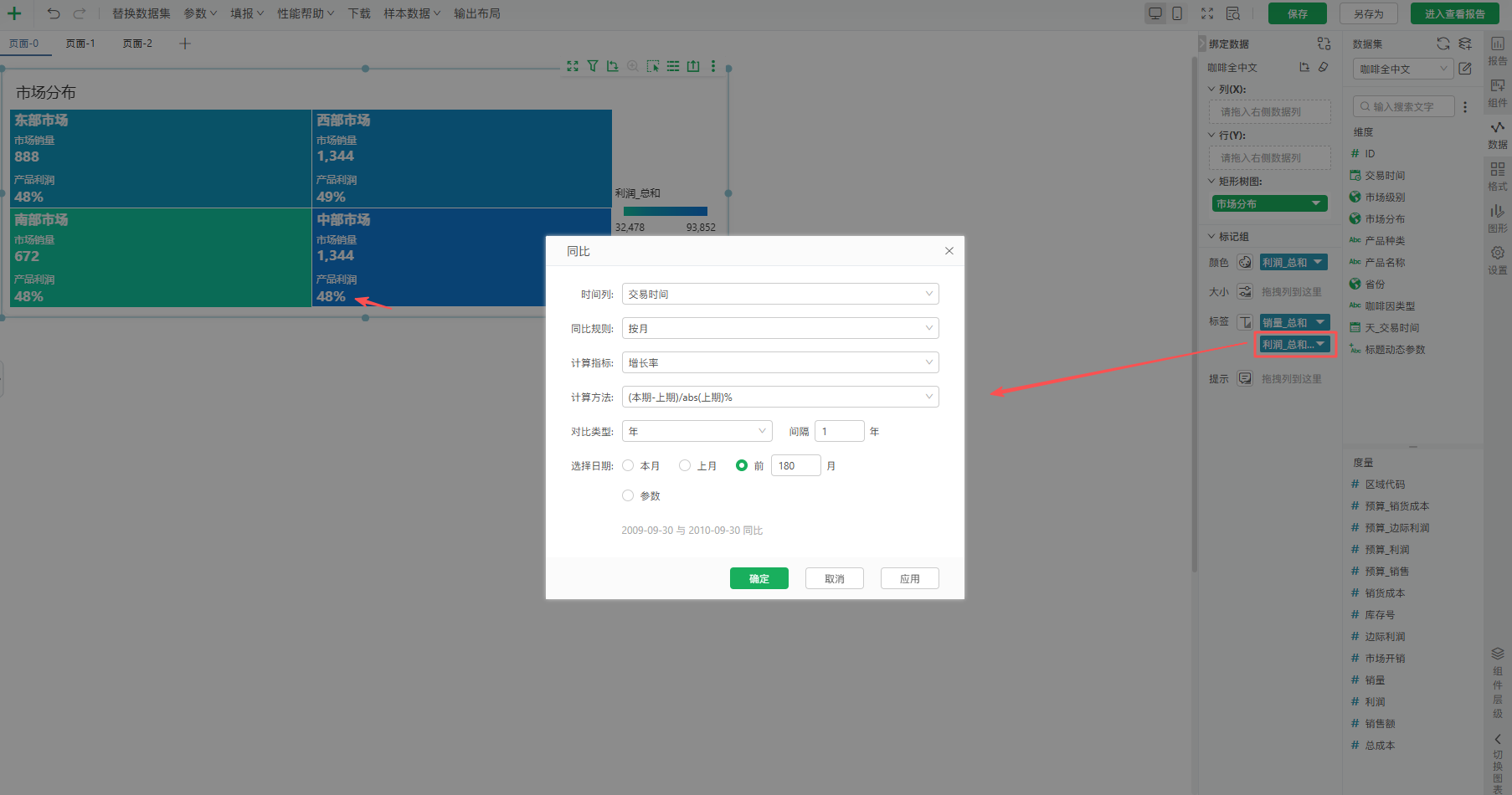

5）点击【标记组 > 标签】栏中“利润_总和”下拉菜单“同比”，对其设置同比增长率，如下图

设置动态标题。

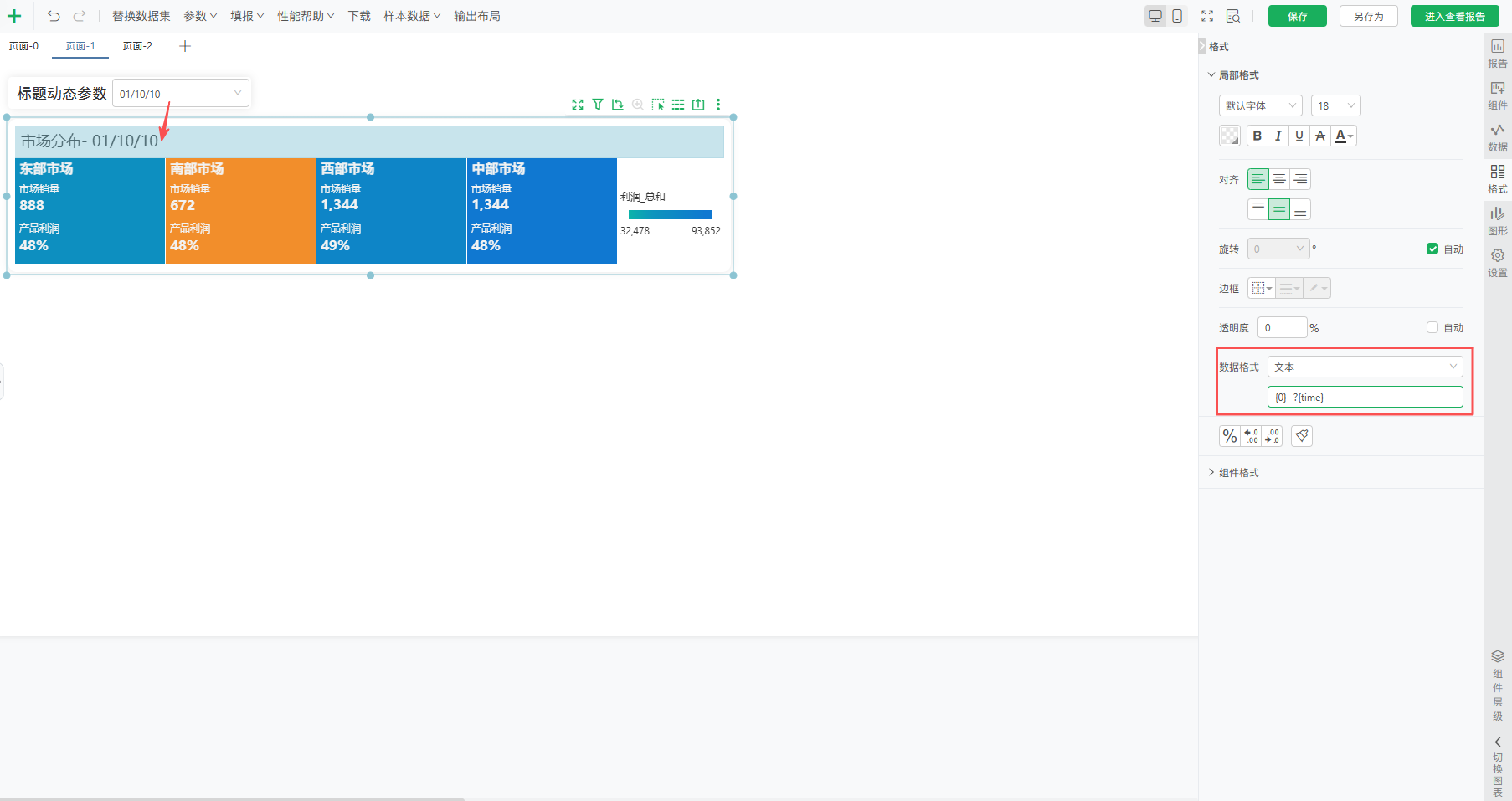

6）在【数据>数据集】更多菜单处点击“新建计算列”，名称输入“标题动态参数”，通过formatDate函数定义时间列格式，formatDate(col['交易时间'],'dd/M/yy')。在报告中拖入下拉参数组件，并将“标题动态参数”列拖入，在【设置>组件名称】改名为time。点击矩形树图标题处，在【格式>局部格式>数据格式】选择文本并在下方输入{0}- ?{time}，即可将下拉参数组件值映射到矩形树图标题处，如下图

设置高亮，可以使得满足条件的格子背景颜色根据定义的值变化。

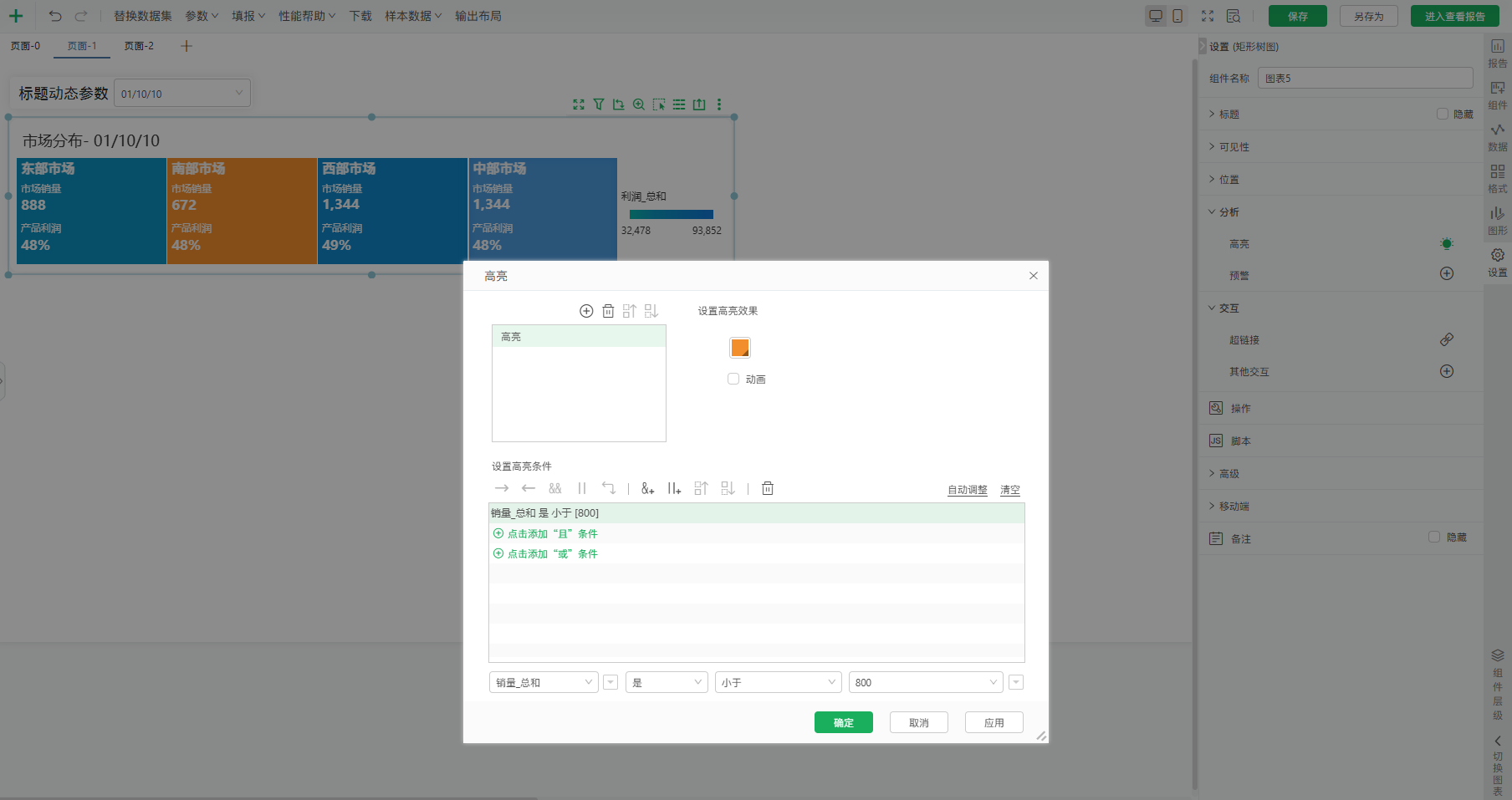

7）点击树图格子，在【设置 > 分析>高亮】添加高亮条件，如下图

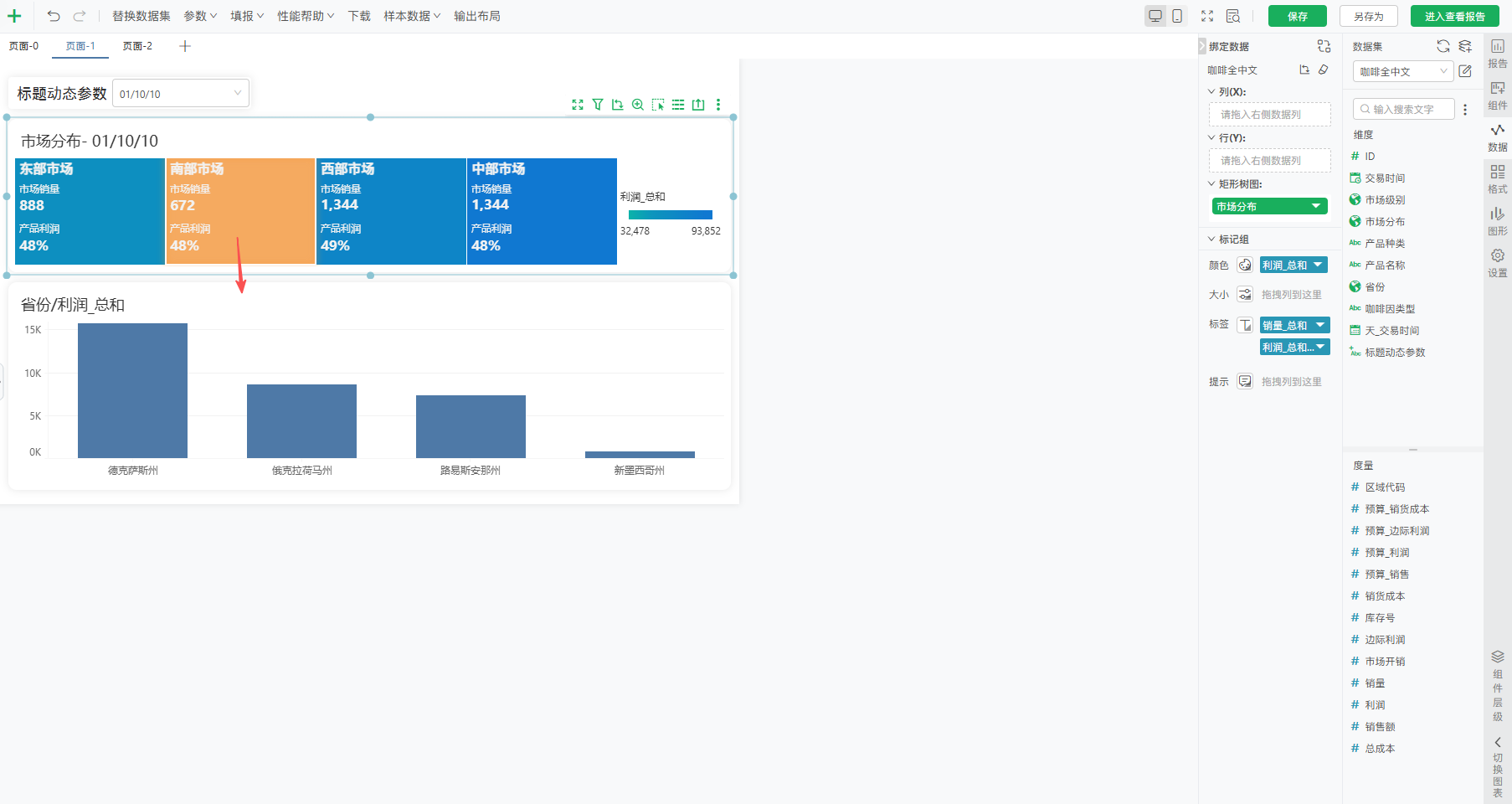

设置组件传参，可以使得通过鼠标点击矩形树图组件与其他图表进行传参联动。

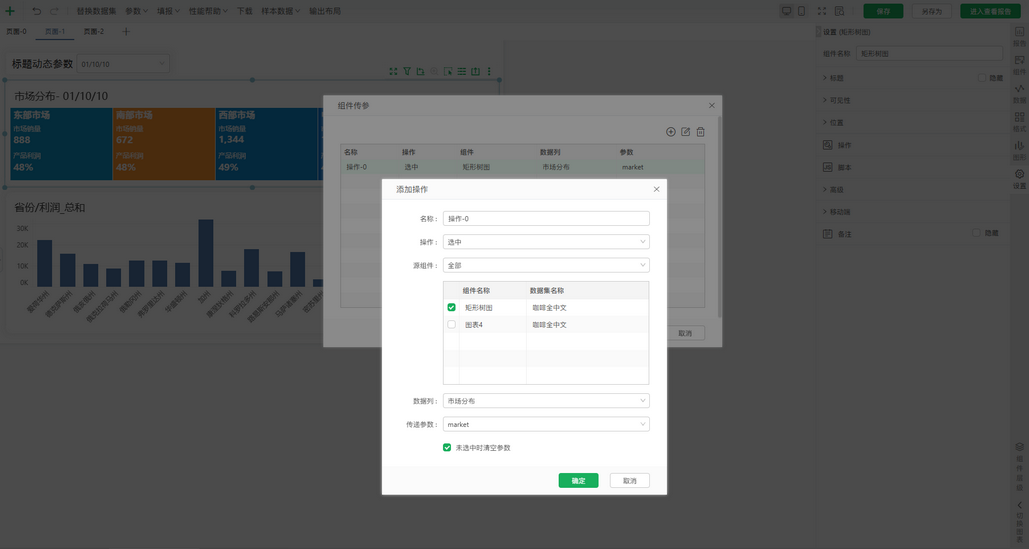

8）在顶部菜单栏【参数> 组件传参】新建组件传参操作，为矩形树图设置如下图。

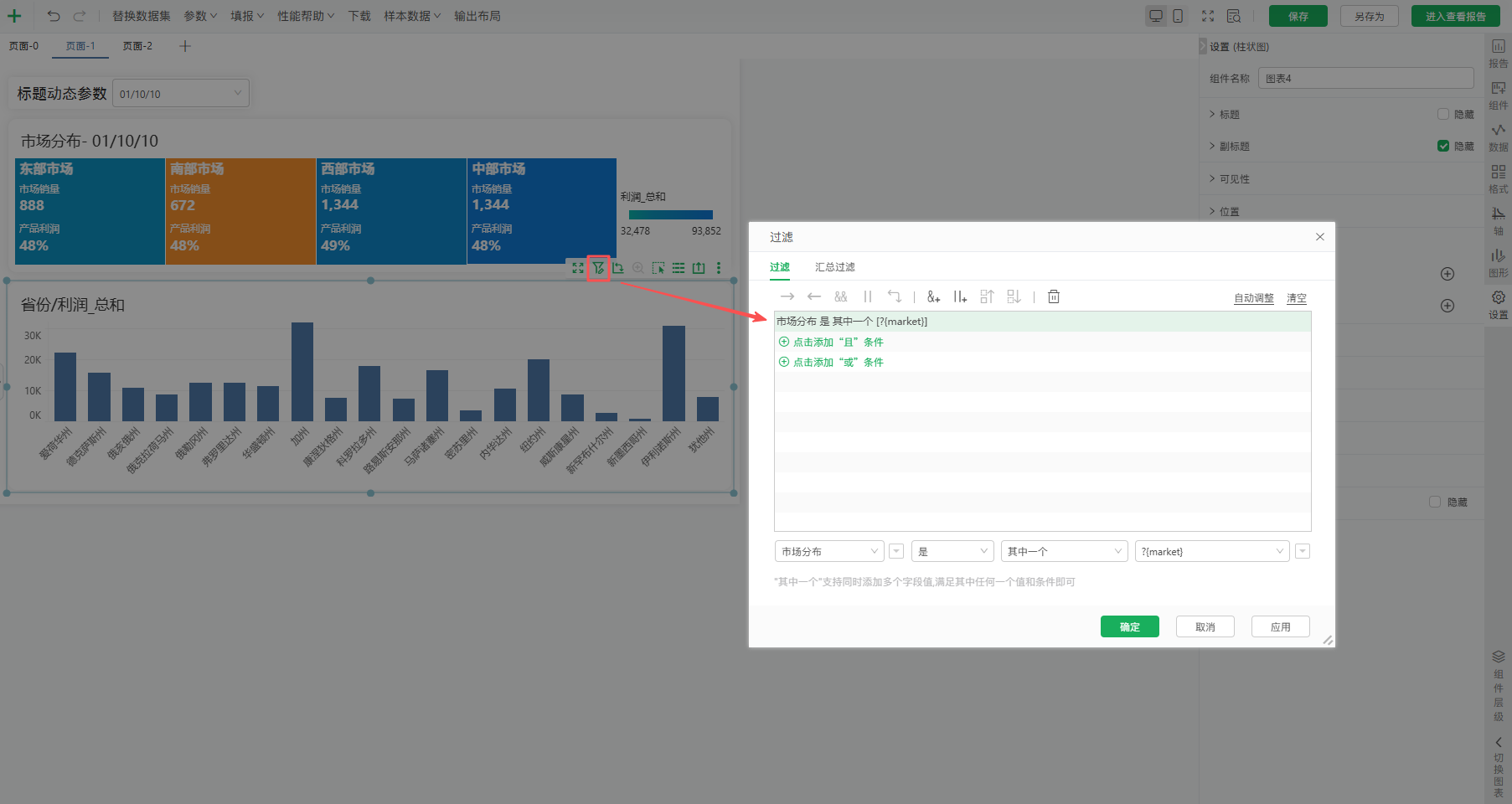

设置好后选择要联动的图表组件，并为其添加过滤条件，具体设置如下图。这样即可实现组件传参联动了。

设置超链接，实现矩形树图内容与其他报告之间进行传参联动分析。

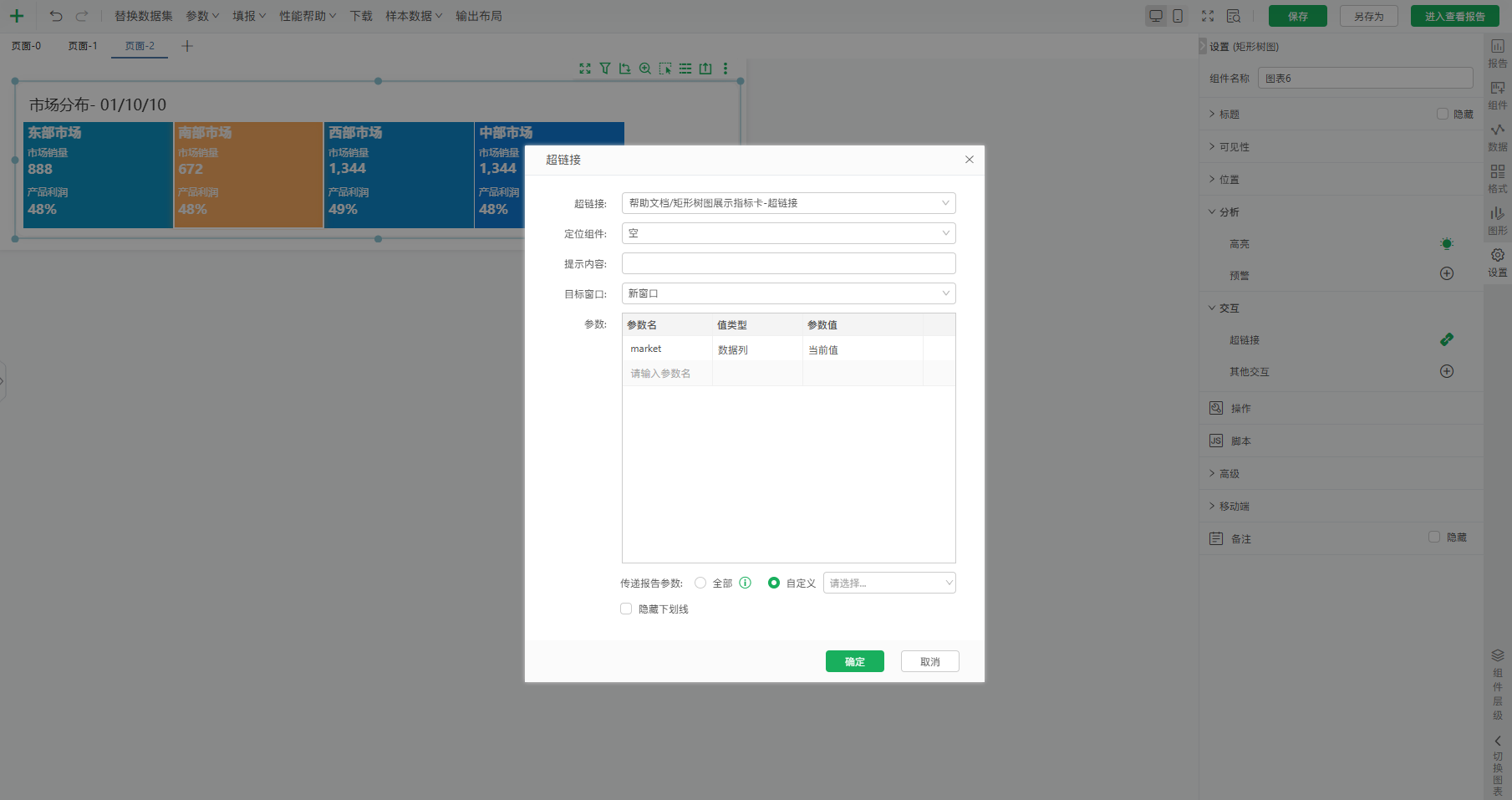

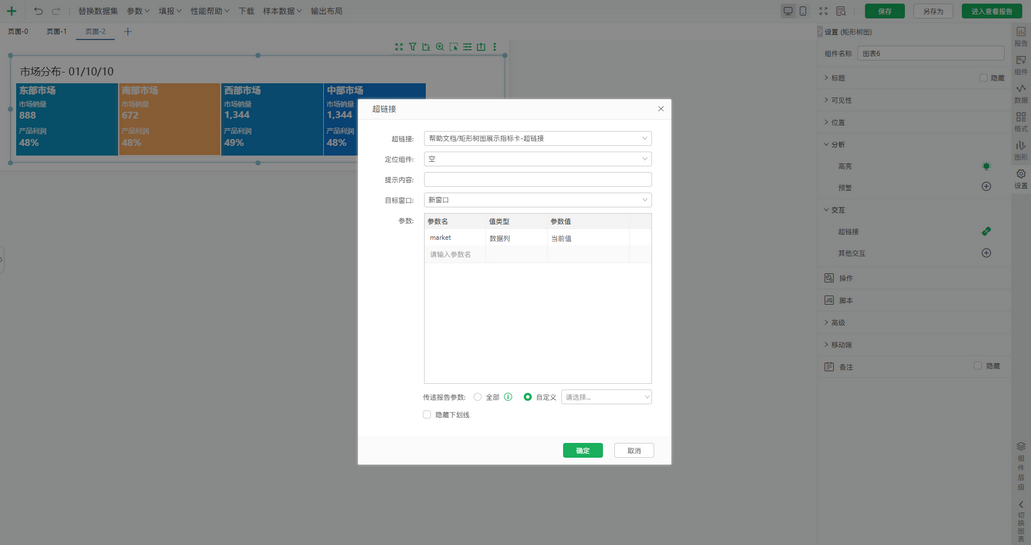

9）点击树图格子，在【设置 > 交互>超链接】设置超链接内容，如下图

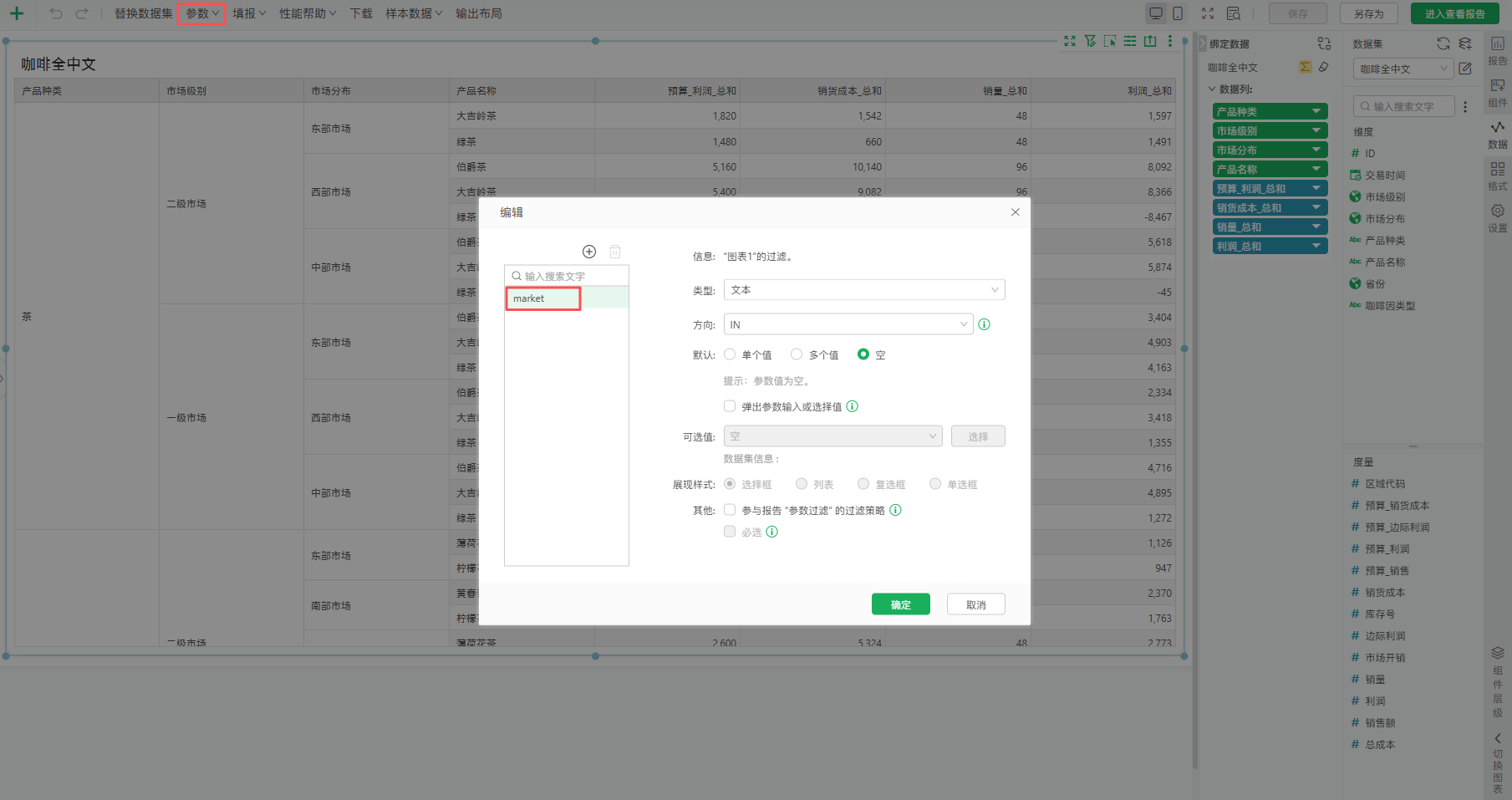

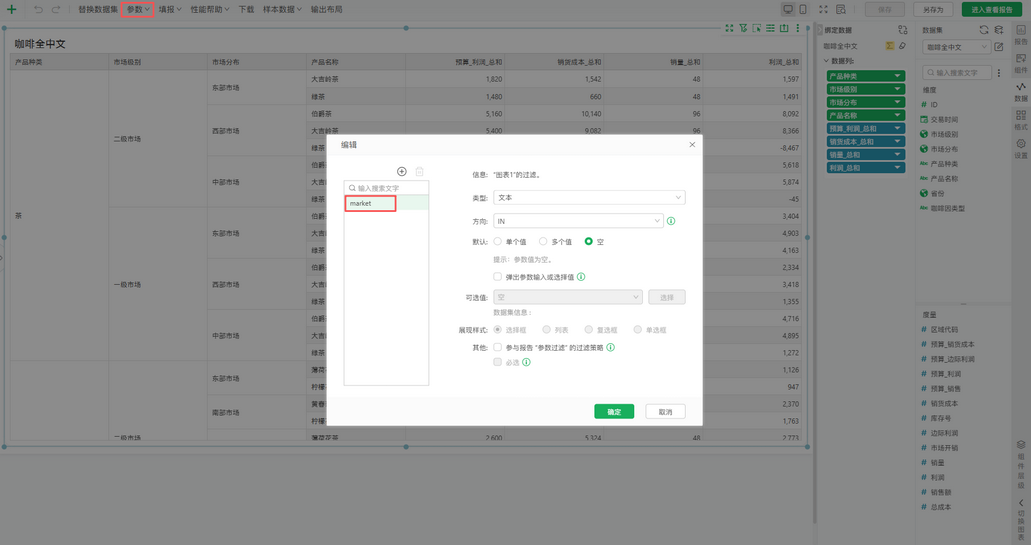

10）在对应的目标超链接报告中，顶部栏【参数>编辑参数】新建参数market，具体内容如下图

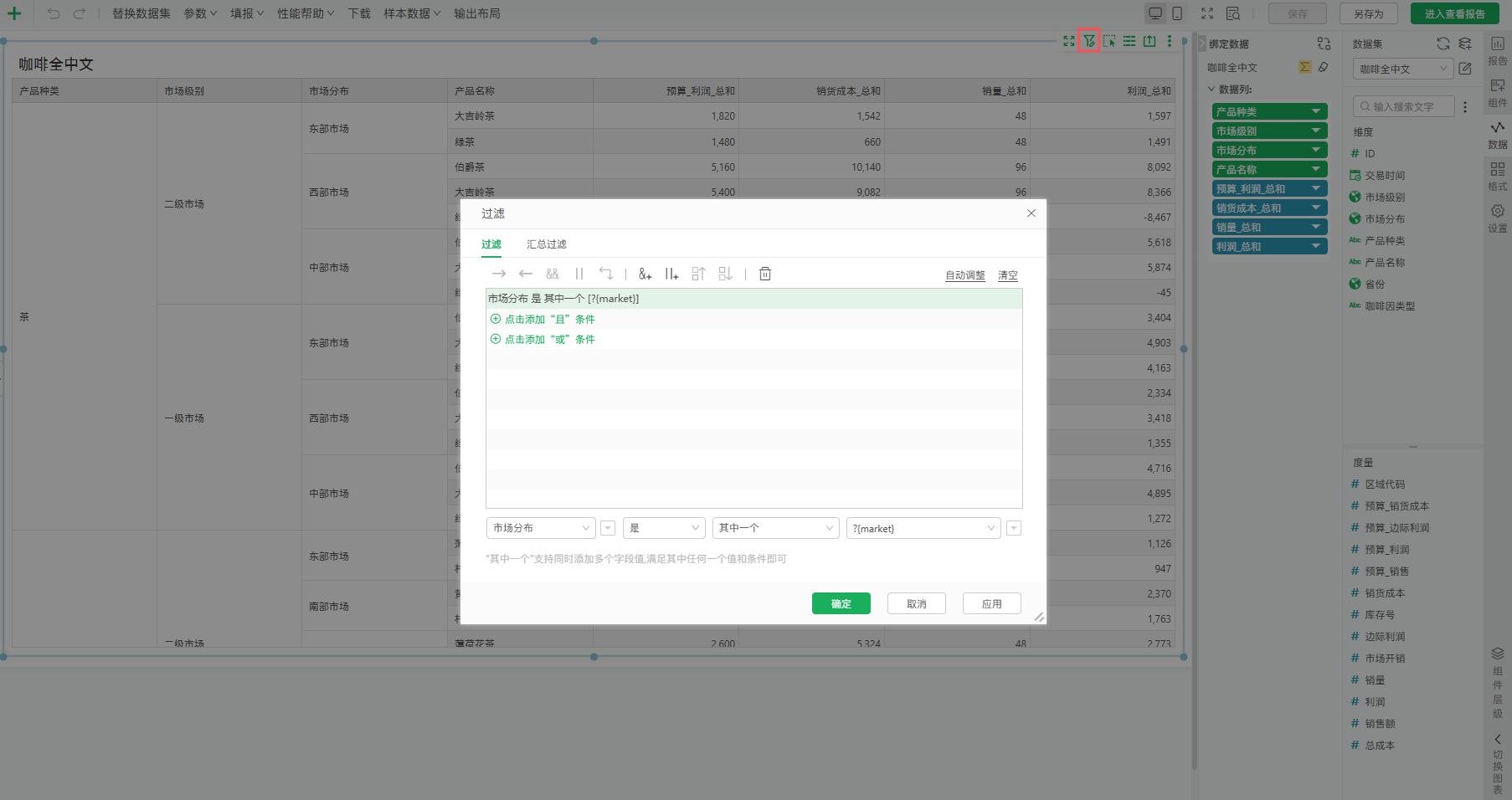

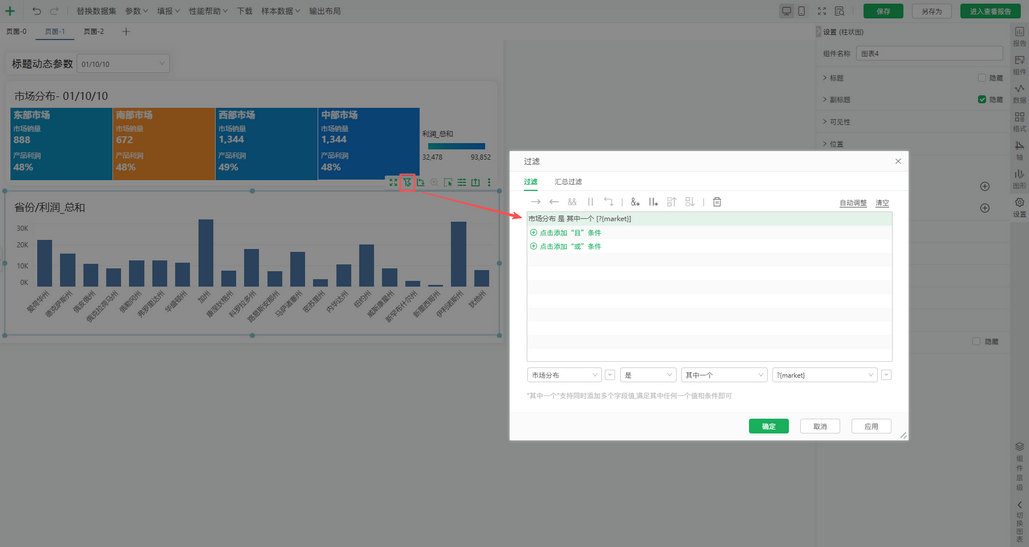

11）在需要联动的报告图表组件上，为其设置过滤条件，如下图。此时即完成超链接设置。



3. 图表的其他设置

3.1 图表组件的的通用操作与设置

具体参考下表中的参考文档。

3.2 图表组件的数据处理与分析

具体参考下表中的参考文档。

3.3 永洪全局函数与图表组件的脚本、函数

具体参考下表中的参考文档。
