1. 概述

1.1 应用场景

用户制作图表时通常需要对图表中的轴进行调整。

1.2 功能介绍

用户可以对图表中的轴进行显示、编辑等相关设置。

2. 设置

1)选中组件,在右侧编辑栏-【轴】中可以对行列轴分别进行设置。

Axis_Setting

【列/行分隔线】设置是否显示分隔线,默认自动,取消自动后可自行勾选是否要显示标题、区的分隔线。

【轴选项】选择要进行修改的绑定列轴。

【轴隐藏】设置坐标轴是否隐藏。

【位置】设置轴在图表中的位置。支持自动、下方、居中、上方,默认自动。

【追随0刻度】设置是否追随0刻度。如果另一个方向的轴是度量的话,会找0的位置对齐。

【轴线】设置轴线是否隐藏,勾选隐藏后轴线不显示,默认不勾选。

2)轴标签。

Axis_Setting2

【轴标签】设置轴标签是否可见,勾选隐藏后不显示轴标签。默认不勾选。

【位置】设置轴标签的位置,列轴支持选择内部、外部、上方、下方,行轴支持选择内部、外部、左方、右方。

【标签显示间隔】设置每多少个刻度显示一个轴标签。

3)轴刻度。

绑定维度时,该项有刻度类型、反转刻度、忽略空值;

绑定度量时,该项可设置刻度类型、反转刻度、共享组、最小值、最大值、主要刻度、次要刻度、列轴/行轴数据起始值、是否以0为坐标轴中点、对数刻度、忽略空值;

Axis_Setting3

绑定日期列时,该项可设置刻度类型(时间刻度、离散刻度)、时间层级、向前、向后。

【轴刻度】设置刻度是否可见,勾选隐藏则隐藏刻度。默认不勾选。

【位置】设置刻度的显示位置,支持选择内部、外部、横跨。

Axis_Setting4

【刻度类型】设置轴的类型,支持时间刻度、离散刻度、连续刻度。连续刻度主要针对数值类型的数据,是连续的刻度;时间刻度一般针对绑定时间类型的数据,也是连续的刻度;离散通常是针对非数字和日期的类型,例如字符、numeric range;

【反转刻度】对轴的起始值和结束值位置的调换,标记值也一同变化。默认为自动,若绑定是维度字段,则自动与反转等效;若绑定为度量字段,则自动与不反转等效。

【忽略空值】设置计算的时候是否忽略空值。

【刻度共享】设置同图表下不同的轴是否共享范围,在下拉选项中选择当前组件绑定的其他度量列作为轴刻度共享,被选到度量列就能默认共享范围,共享范围的意思是轴上的刻度范围是一样的(取最大范围)。

【最小值】设置轴的最小值。

【最大值】设置轴的最大值。

【主要刻度】设置主要刻度,会在轴上显示刻度和值。

【次要刻度】设置次要刻度,会在轴上显示刻度,但比主要刻度小。

Axis_value

【列轴/行轴数据起始值】设置标记的起始值。

Axis_Start

【以0为坐标轴中点】勾选后可设置轴区间以 0 对称。

【对数刻度】设置是否对轴上的刻度取对数。

【自动轴范围-包括零】设置轴的范围是否以最小值/零开始。其中线图、堆积线图、面图、堆积面积图默认以数据最小值为轴起点,其他Chart图表类型以“自动轴范围-包括零”显示。

Axis_Range

【时间层级】定义轴上显示的日期层级,您可以选择年、季、月、周、天、时、分、秒、毫秒,以指定层级来展示轴标签和对应的数据。

举例:

1)为线图绑定交易时间和销量字段。

Axis_time_eg_1

2)选择时间层级为季度,效果如下:

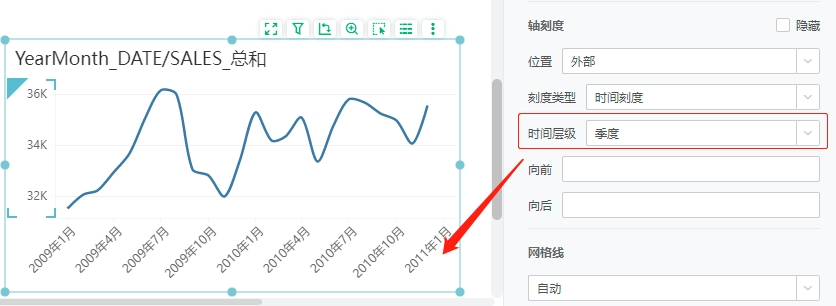

Axis_time_eg_2

【向前】设置向前多画几个刻度。

【向后】设置向后多画几个刻度。

【网格线】设置网格线是否可见,支持选择自动、显示、隐藏,默认为自动:绑定度量时,自动为显示网格;绑定维度时,自动为不显示网格,如下图。

Axis_gridline
